Como parte de la Iniciativa de Mapas de Minas Subterráneas, un programa de acuerdo de cooperación de la Oficina de Recuperación y Aplicación de la Minería a Cielo Abierto (OSMRE) del Departamento del Interior de los Estados Unidos, Virginia Energy está participando en un proyecto destinado a mejorar la integridad y precisión de las colecciones existentes de mapas de minas subterráneas y trabajos de minas subterráneas georreferenciados.
En los últimos años, Virginia Energy ha estado escaneando y catalogando copias en papel archivadas de mapas de minas de carbón subterráneas en el campo de carbón del suroeste de Virginia. Este proyecto completará el escaneo de mapas de minas conocidos y demostrará una metodología efectiva para mejorar el control vertical (elevación) de los lechos de carbón extraídos.
Los objetivos clave del programa de mapeo minero de Virginia son:
- Desarrollar una colección lo más completa posible de todos los mapas conocidos de las minas de carbón en el campo de carbón del suroeste de Virginia.
- Poner a disposición todos los mapas de minas en formato digital a través de una base de datos con capacidad de búsqueda
- Desarrollar un conjunto de datos SIG espacialmente preciso que represente minas de carbón activas y abandonadas, pozos de gas y partes minadas y no minadas de las vetas de carbón de Virginia.
Se ha avanzado mucho en la consecución de los tres objetivos. Esta propuesta completará el escaneo de los últimos mapas mineros no escaneados conocidos disponibles para el yacimiento de carbón del suroeste de Virginia y los agregará a la base de datos del Sistema de Mapeo de Minas de Virginia y al centro de mapeo interactivo en línea.
El proyecto también tiene como objetivo iniciar la conversión del conjunto de datos SIG bidimensional (2D) de Virginia Energy en un conjunto de datos tridimensional (3D) que representa la verdadera relación espacial de las minas subterráneas, los pozos de gas y la geología del carbón en el subsuelo.

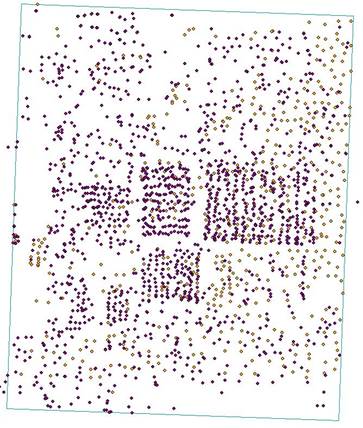

Mapa que muestra la ubicación de los pozos de gas natural en el Keen
Montaña 7. Área de estudio cuadrilátera de5minutos.

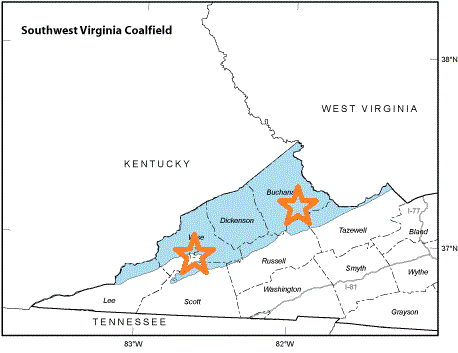

Utilizando datos heredados de proyectos anteriores y bases de datos existentes, Virginia Energy está construyendo modelos 3D en dos áreas de estudio principales que representarán los yacimientos de carbón extraídos, los trabajos de carbón subterráneos conocidos y la información geológica del subsuelo registrada en los registros de pozos de petróleo y gas. Las dos áreas de estudio actuales incluyen el 7de la montaña Keen.5área cuadrilátera de minutos, y partes de la 7Norton y Wise.5cuadriláteros de minutos. Las principales herramientas de software informática utilizadas para el modelado incluyen ArcScene de ESRI, un programa de modelado 3D, y ArcMap, un programa de sistema de información geográfica (SIG) de 2D.
El Programa de Gas y Petróleo de Virginia Energy proporciona registros de pozos de gas natural que contienen información estratigráfica clave y elevaciones medidas de las vetas de carbón, así como la extensión vertical del pozo en sí. Los pozos de petróleo y gas se representarán como características 3D en el modelo completo. Los puntos en los que esos pozos se encuentran con la parte superior e inferior de cada veta de carbón se utilizarán para crear superficies suavizadas, y esas superficies se extruirán en paquetes que representen visualmente cada veta de carbón. Los mapas mineros digitalizados también contienen información de elevación, lo que permitirá extruirlos y representarlos de la misma manera que las vetas de carbón.
Vista preliminar de las capacidades de modelado 3D de ArcScene para el área de estudio de Keen Mountain
Se anticipa que la tecnología de modelado estratigráfico 3D desarrollada como parte de esta asociación OSM-Virginia Energy para estas dos áreas de estudio será aplicable y se expandirá a otras regiones críticas en el yacimiento de carbón de Virginia. Se espera que la tecnología también sea transferible a otros estados mineros de carbón, con preocupaciones similares para el control de la elevación en las minas de carbón subterráneas abandonadas.
Completar la recopilación de mapas escaneados y agregar un control de elevación preciso a la información de posición 2D existente mejorará en gran medida la utilidad de los conjuntos de datos de mapas mineros para la seguridad de los trabajadores mineros, la seguridad pública, la protección del medio ambiente, la gestión de recursos de carbón y el desarrollo económico.
Este proyecto cuenta con el apoyo de fondos de subvenciones de la Oficina de Recuperación y Aplicación de la Minería a Cielo Abierto del Departamento del Interior de los Estados Unidos.
